金型製作事例
※画像をクリックすると拡大表示されます。

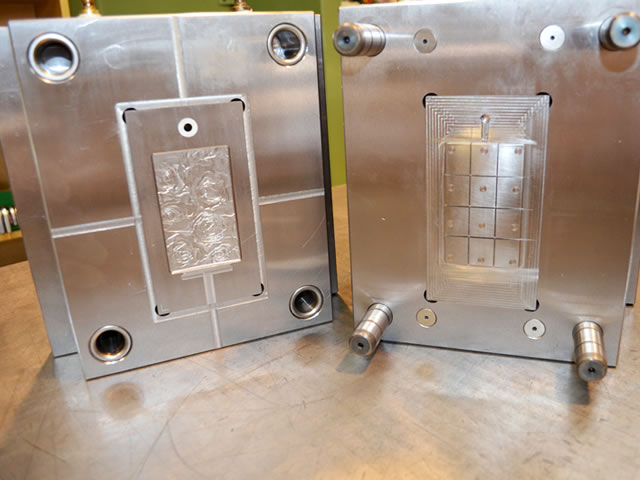

金型事例１
| 製品名 | 薔薇模様 |
|---|---|
| 型材質・HRC硬度 | HPM38材 HRC53 |
| 成形種類 | 横型成形機 |
| 成形品材質 | ABSメタリック |
| サイズ | 230×250 |
| 金型重量 | 100kg |
| 射出機圧力 | 50t |
| 特徴 | 極細小径エンドミル加工 |

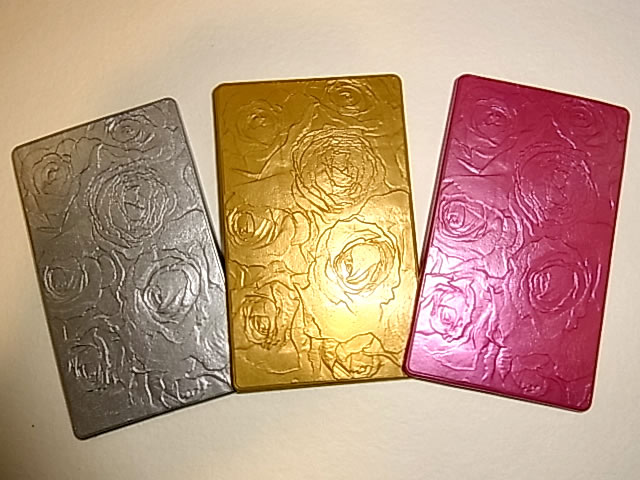

| 製品名 | 薔薇模様（成形品） |
|---|---|
| 成形品材質 | ABSメタリック |
| 特徴 | 光沢 |

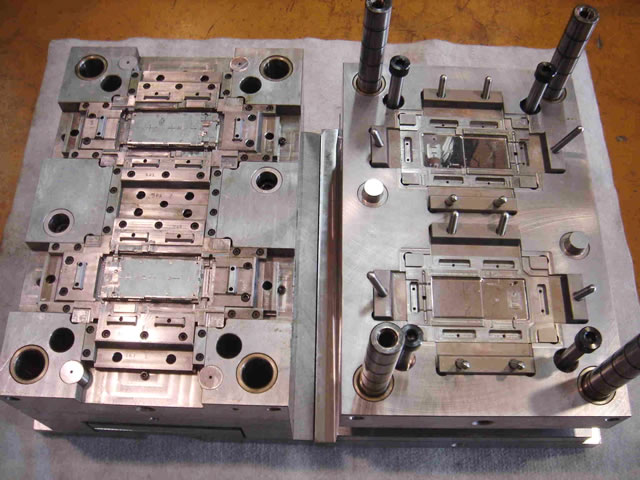

金型事例２
| 製品名 | アイホン電池蓋 |
|---|---|
| 型材質・HRC硬度 | HPM38材 HRC53 |
| 成形種類 | 横型成形機 |
| 成形品材質 | PP |
| サイズ | 400×500 |
| 金型重量 | 500kg |
| 射出機圧力 | 180t |
| 特徴 | 外観精度 鏡面磨き |

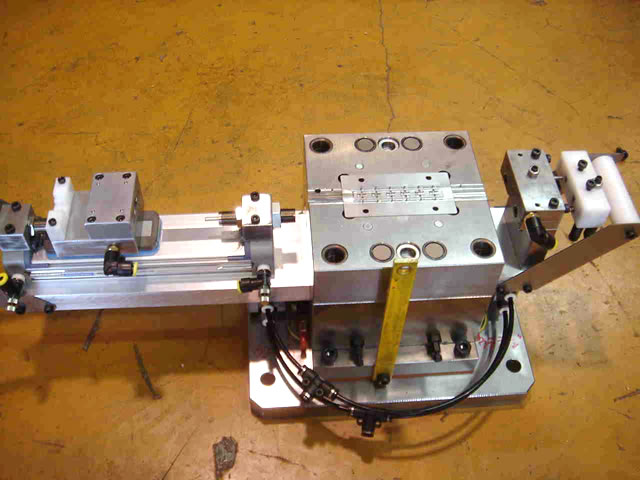

金型事例３
| 製品名 | フープ送り装置付き成形型 |
|---|---|
| 型材質・HRC硬度 | PD613材 HRC58 |
| 成形種類 | 横型成形機 |
| 成形品材質 | PBTG30F |
| サイズ | 200×230 |
| 金型重量 | 150kg |
| 射出機圧力 | 50t |
| 特徴 | フープ送り装置と連動成形 |
金型事例４
| 製品名 | インサートBASE |
|---|---|
| 型材質・HRC硬度 | PD613材 HRC58 |
| 成形種類 | インサート竪型成形機 |
| 成形品材質 | PBTG30F |
| サイズ | 250×250 |
| 金型重量 | 100kg |
| 射出機圧力 | 180t |
| 特徴 | 入れ子冷却 変形防止 |

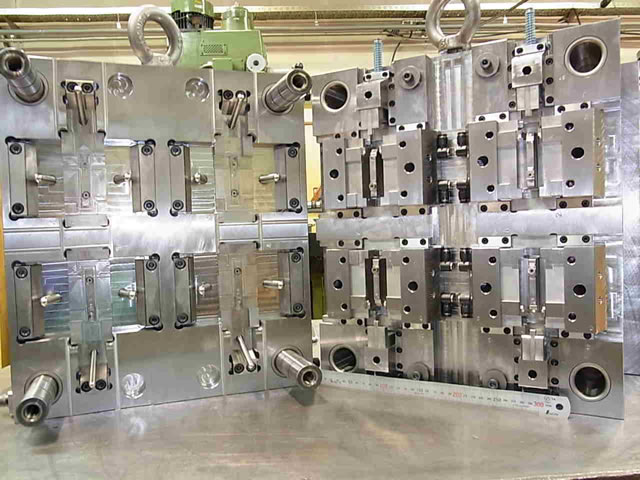

金型事例５
| 製品名 | インクジェットタンク本体 |
|---|---|
| 型材質・HRC硬度 | HPM38材 HRC53 |
| 成形種類 | 横型成形機 |
| 成形品材質 | PP |
| サイズ | 400×500 |
| 金型重量 | 500kg |
| 特徴 | コネクター2枚重ね成形 |

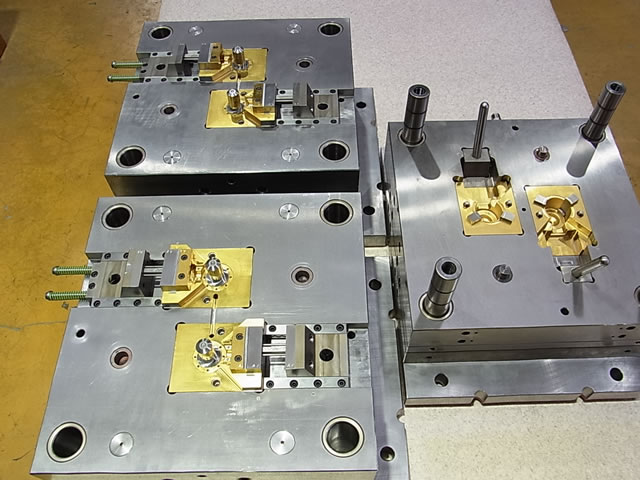

金型事例６
| 製品名 | マグネット金型 |
|---|---|
| 型材質・HRC硬度 | PD613材 HRC58 |
| 成形種類 | 竪型ロータリー成形機 |
| 成形品材質 | PPS |
| サイズ | 350×400 |
| 金型重量 | 400kg |
| 射出機圧力 | 100t |
| 精度 | 1μ |
| 特徴 | TIN処理により寿命UP |

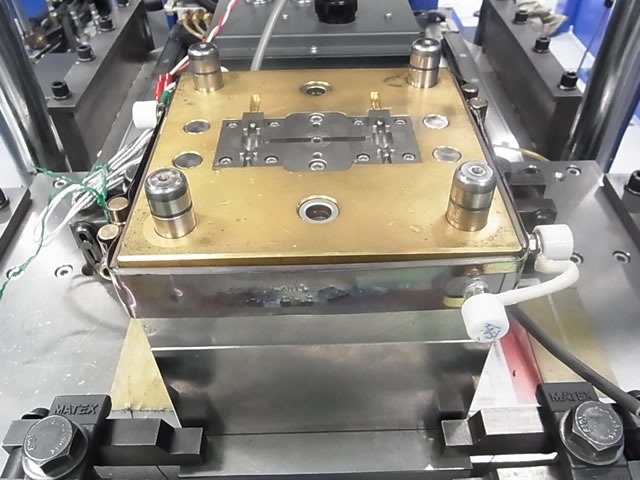

金型事例７
| 製品名 | マグネット金型 |
|---|---|
| 型材質・HRC硬度 | HPM-38材 HRC53 |
| 成形種類 | 竪型ロータリー成形機 |
| 成形品材質 | マグネット |
| サイズ | 200×200 |
| 金型重量 | 50kg |
| 射出機圧力 | 50t |
| 精度 | 1μ |
| 特徴 | 真鍮ベース 磁場成形 |

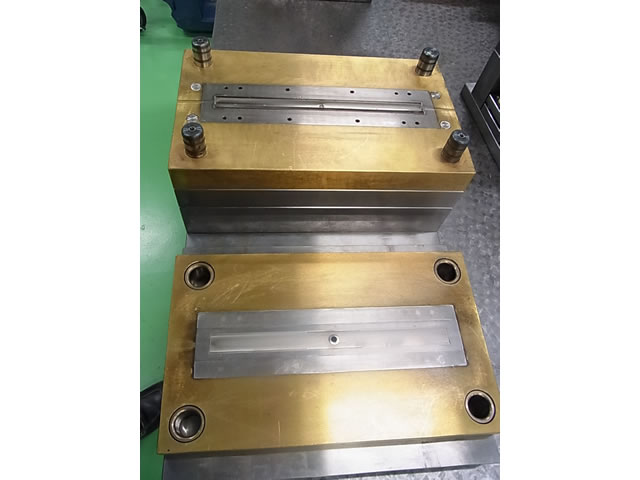

金型事例８
| 製品名 | マグネット金型 |
|---|---|
| 型材質・HRC硬度 | HPM75 時効処理 |
| 成形種類 | 横型 磁場成形 |
| 成形品材質 | マグネット |
| サイズ | 300×450 |
| 金型重量 | 150kg |
| 射出機圧力 | 80t |
| 精度 | 10μ |
| 特徴 | 真鍮ベース |

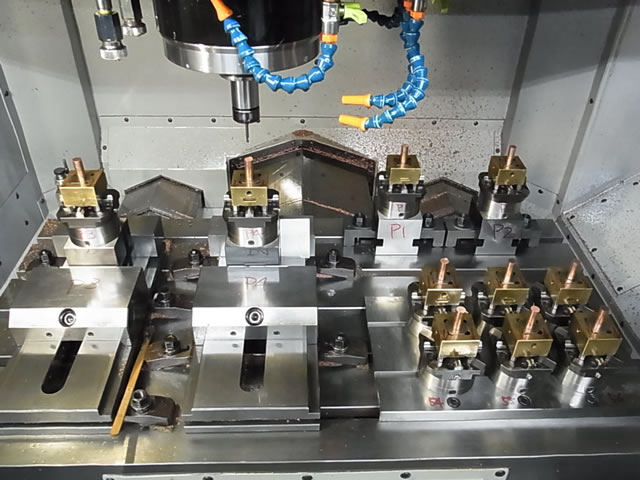

金型事例９
| 加工機械 | MAKINO V56 |
|---|---|
| 加工治具 | エロワ冶具 |
| 電極加工 | 10本 銅 |
| 特徴 | 夜間無人加工 |
-
